Reparatur Report Nr. 1010 die 2.

Nachbessereung für Nr.1010 (Uher CR-240)

Kunde bemängelt, dass bei Dolby ein "Pumpen" hörbar sein soll. Ansonsten funktioniere das CR-240 einwandfrei!

Ein Testlauf zeigt auf dem Messplatz keine Auffälligkeiten, unter Laborbedingungen ist dieses Pumpen nicht nachweisbar.

Gehe davon aus, das der Kunde sich dieses Pumpen nicht eingebildet hatte.

Also erneute Fehlersuche!

Um auf Fehlersuche zu gehen muss das Gehäuse des CR-240 geöffnet werden.

Erste Sichtung und mir bleibt die Luft weg, ich bin Sprachlos:

Das Gerät war doch vor kurzem zu einer relativ aufwändigen Reparatur hier! Aber soo hat dieses CR-240 definitiv nicht ausgesehen als ich es zuletzt gesehen habe!

Auf den zweiten Blick ist dieses CR-240 nicht wieder zu erkennen!

Ist dies wirklich das gleiche Gerät?

Der Kunde hat offensichtlich das Gerät, warum auch immer, geöffnet und hat bei dieser Gelegenheit unabsichtlich und ohne fremde Hilfe eine Führungsnase der Platine abgebrochen.

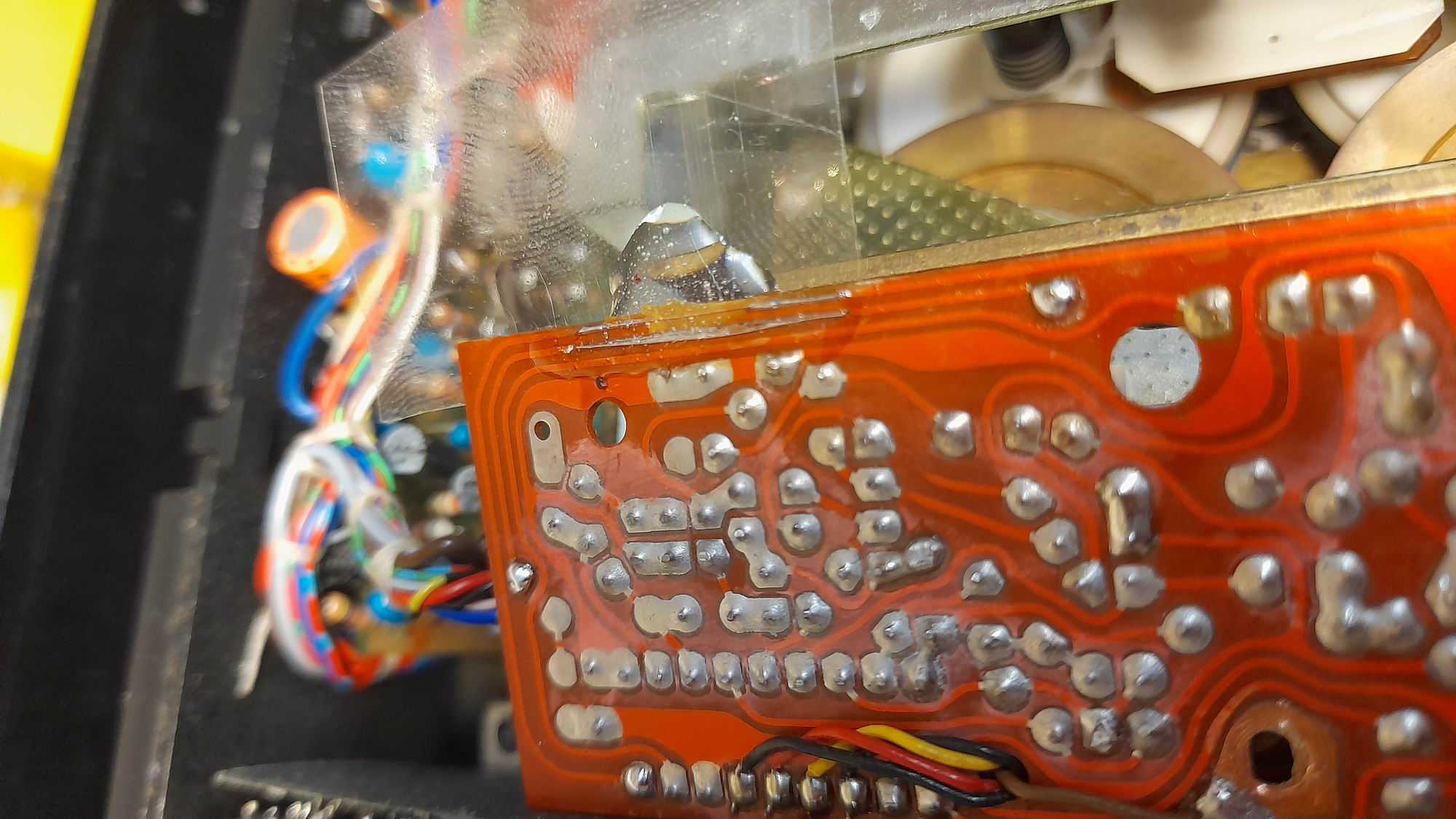

Um dem Schaden nicht banal erscheinen zu lassen, sind gleich noch 2 Leiterbahnen weggerissen worden.

Wie man auf dem Bild sieht, sind die Fehlstellen mit zwei weissen Drähten "gepimpt" worden!

Um dieser Reparatur einen "professionellen" Anstrich zu verpassen und die Beschädigung zu kaschieren, habe ich die Führungsnase mit Kunstharz rekonstruiert.

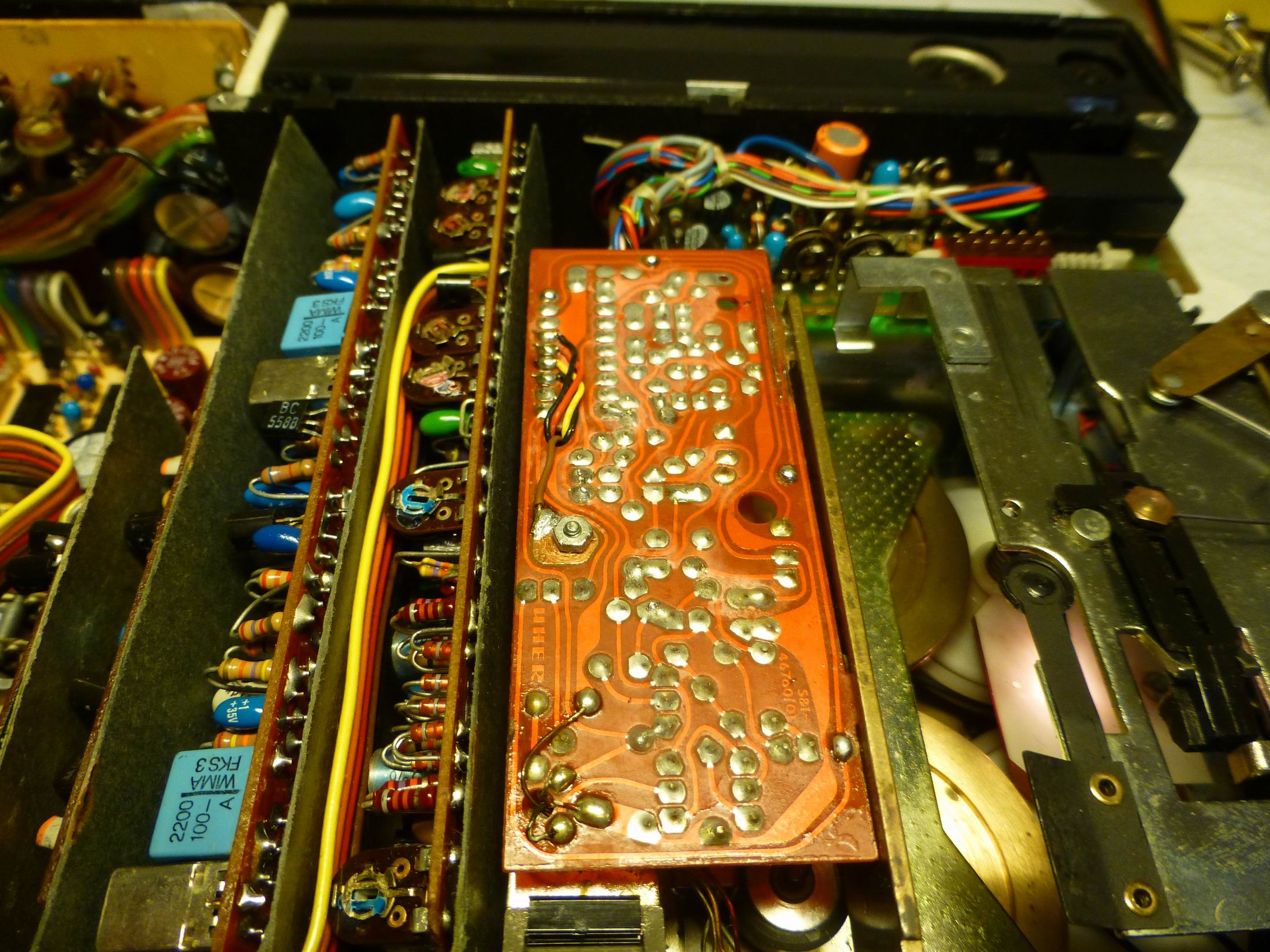

Nach dem Einbau, sieht das Ergebnis doch recht passabel aus!

Apropos "Dolby - Pumpen. Da in meiner Werkstatt die Stromversorgung mit einem Labornetzgerät erfolgt, sind die Betriebsbedingungen mehr als optimal. Anders gesagt: stabilisiert,sterilisiert, rauschfrei,akoholfrei, brummfrei und laktosefrei, einfach "P e r f e k t !" Das original UHER - Netzteil, das zu diesem Gerät gehört, ist nicht Stabilisiert. Da das CR-240 einen eigenen Spannungsstabilisator hat, ist dies eigentlich kein Problem.

Die Versorgungsspannung kann bei diesem Gerät 12V - 24V betragen. Somit ist eine Versorgung an einer Auto- (12V) oder LKW-Stromversorgung problemlos möglich. Die Spannungsschwankungen müssen aber der Grund für das Dolby-Pumpen bei Wiedergabe gewesen sein da der Kunde das UHER - Netzteil verwendet hat.

Interne Stabilisierung defekt:

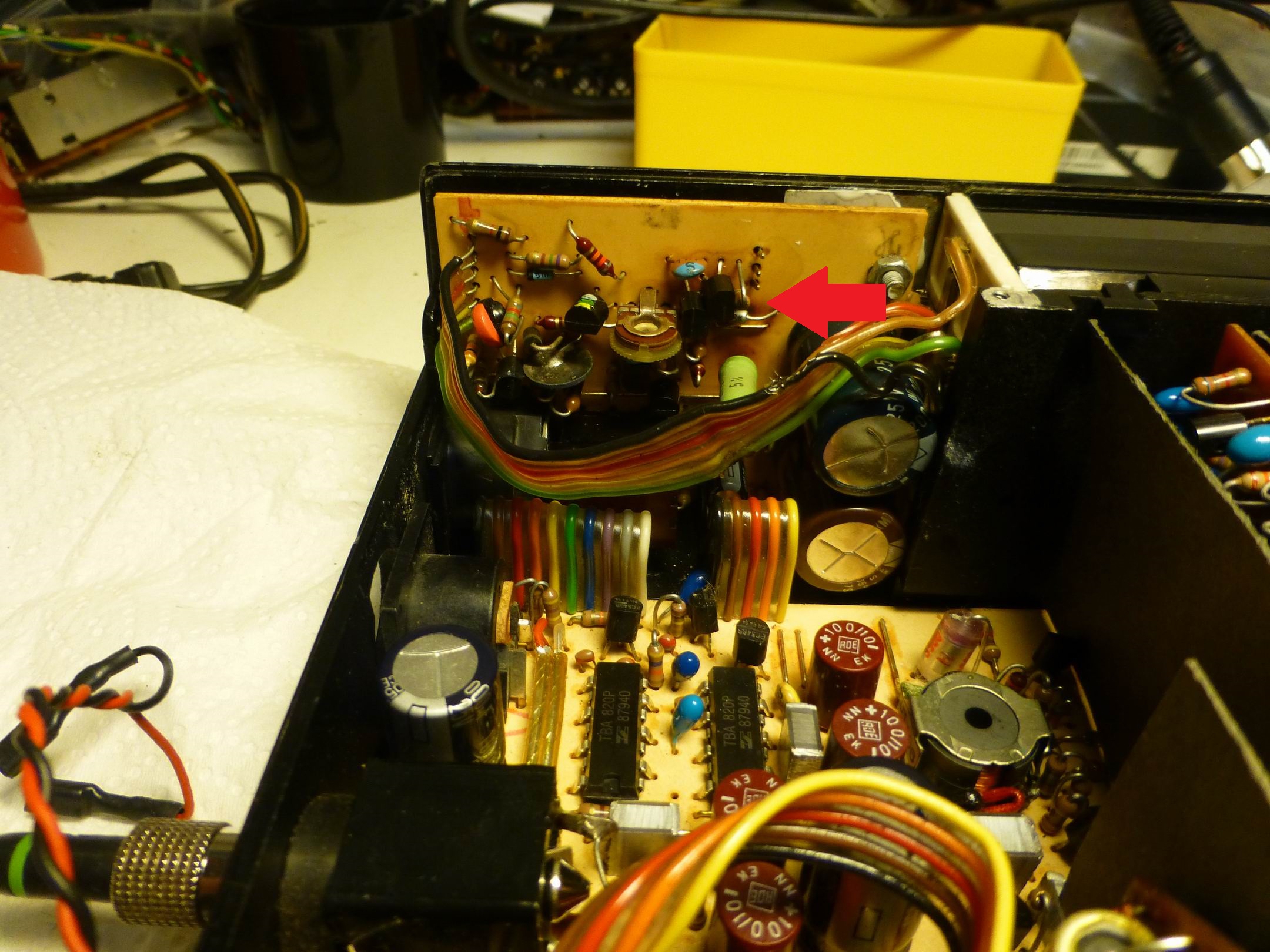

Einer der 2 Transistoren, T605 und T607, hatte als erster eine Fehlfunktion. Die Spannungsregelung funktionierte nicht mehr und gab quasi nur noch "Vollgas"! Mit einer stabilen 12V Stromversorgung ist das kein Problem. Mit dem Original-Netzteil sieht die Sache schon ein bischen anders aus. Die Spannung variiert je nach Belastung ziemlich lebhaft. Die Dolby-Schaltung funktioniert aber nur dann richtig, wenn eine stabile Spannung anliegt.

Ausbau des Spannungsreglers: (so wird's gemacht!)

Um an die Platine des Spannungsreglers heran zu kommen, muss dieses ausgebaut werden. Dazu müssen die beiden

Flachbandkabel aus der Hauptplatine ausgelötet werden. Die Prozedur sieht schlimmer aus als es in Wirklichkeit ist.

Insgesammt 15 Lötstellen müssen entzinnt und 3 Schrauben gelöst werden.

Reparaturausführung:

Da einer der 3 Transistoren, T605, T606 oder T607 nicht ordnungsgemäss funktionierten, wurden alle Transistoren und die Zenerdiode ersetzt. Sicher ist sicher!

Einbau des Spannungsreglers:

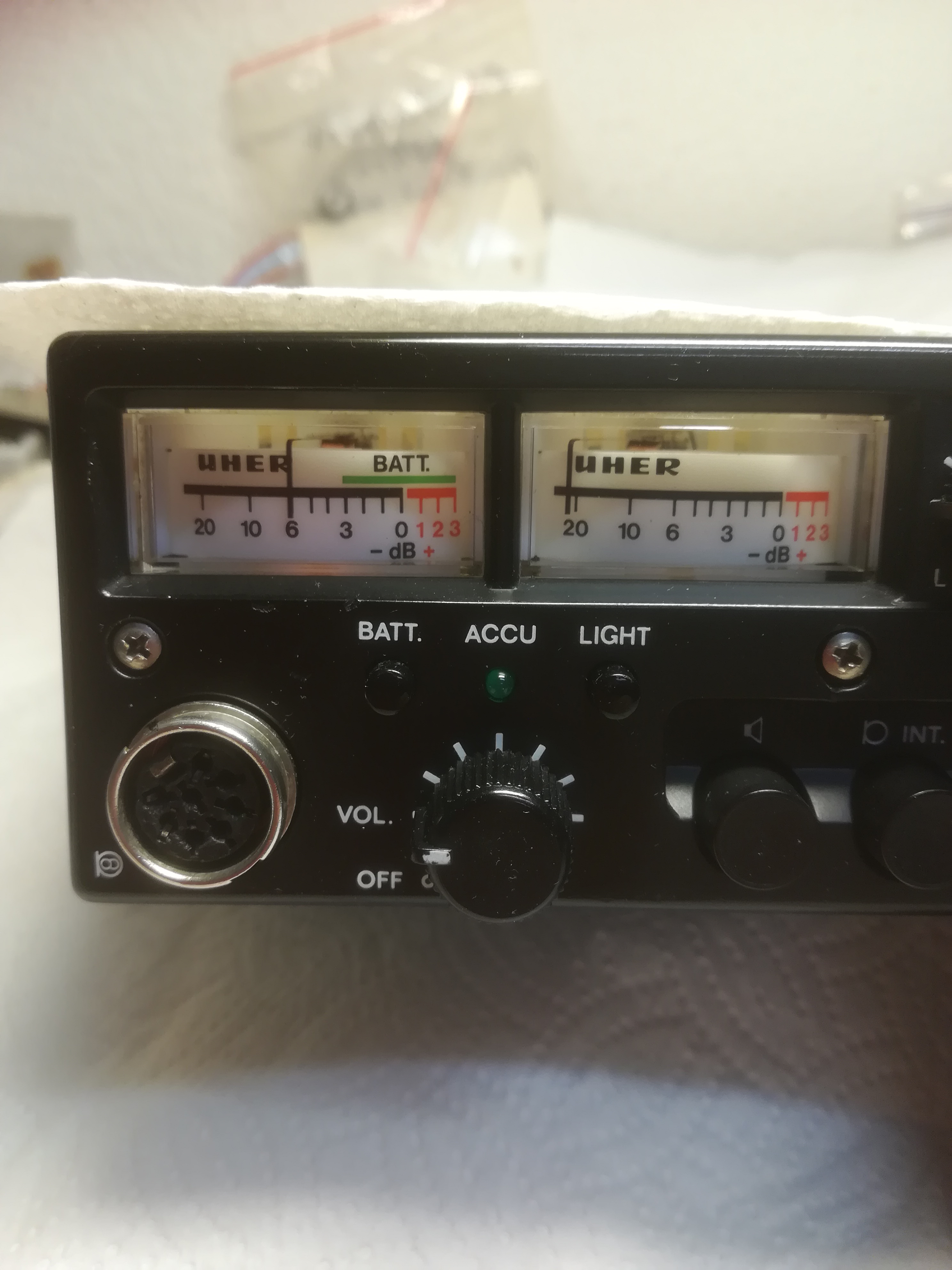

Alles wieder an seinen Platz, so wie es vorher war. Spannung geprüft!>>>>>stabil!
